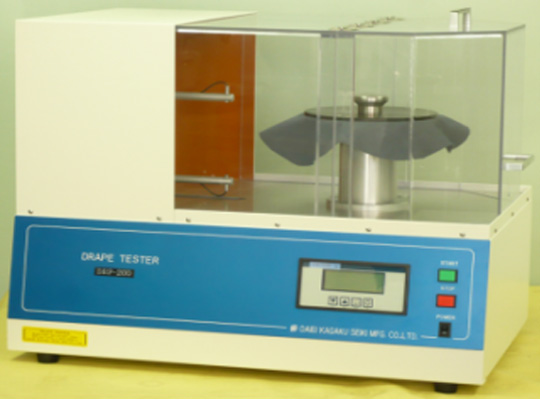

悬垂性测试仪

DrapeTester

型号：DRP－200

相关标准

JISL1096；JISL1085；ISO9073-9；GB/T23329-2009

概要

将由纺织布或无纺布裁成的圆形试样的中心部分固定，本机可自动求出试样周边部分由于自重下垂所形成的悬垂形状的垂直投影面积，并通过自动演算得出与试样基布面积的比，进而计算出悬垂系数。

旧机型（DRP-100）只可适用于一般纺织布，新机型（DRP-200）适用广泛，还可以应用于无纺布。

对圆形试样进行试验前缝际调整（上下左右运动）和安定放置时间处理后，开始旋转试样。旋转中光纤感应器尾随捕捉试样的边际形迹路线，最终求取下垂的投影面积。

对试样表里面分别进行测量时，测试完了后通过打印机分别将表里面的[投影面积]，[悬垂系数]以及表里面的[平均投影面积]，[平均悬垂系数]打印出来。

通过预先设定，打印机还可以描画出其悬垂形状投影图。

而且，如果搭载有电脑输出端口（USB），还可以从电脑上抽取测量数据和图表。

特长

试样安装后一切可进行自动测量。

本机内置自动校正功能，任何人都可以进行正常的机器管理。

本机标准配置有电脑数据输出端口（USB）。

打印机可在幅宽112mm的记录纸上打印出悬垂形状的投影图、N数表里的各个悬垂系数及平均值。

型号：DRP-200

样式

试样规格：直径240、254、300、360mm

试样台规格：直径127mm、180mm（可更换）

测定前调整操作：上下震动＋旋转运动

安定放置时间：任意设定（1~999sec）

试样旋转速度：约1/3rpm

检测用电动机：精密脉冲电动机

感应器：模拟式光纤

面积计算方法：根据积分法自动演算（数码过滤处理）

打印机绘图：原尺寸的1／4缩图

测定值显示：N数表、里的每个悬垂系数及平均值

外形规格：W640×D430×H510mm

本体重量（约）：30kg

电源：AC 220V 50/60Hz

附属品

打印机（纸宽112mm）：1台

自动校正圆盘：1枚（Φ360mm）

记录纸：3卷
